매스플로우 리크테스트 디텍터 마이크로 다운스트림

M1075-44y _ Leaktest Detector

마이크로 다운스트림 매스플로어 리크테스트 디텍터는 매우 적은 누설량을 빠르게 진단하기위해 설계된 소형 누설테스트장비로 압력과 상관없이 측정 시험시간 설정이 가능하며 옵션으로 온도보정 테스트 설정이 가능합니다.

​보정유효검사는 외부교정 전송표준에 대해 주기적으로 보정유효검사를 확인합니다 (fixed calibrated orifice or M-25 CalMaster)

다운스트림 (하향류) 테스트와 고속오퍼레이션, 마이크로 매스플로어센서, 터 치스크린 컨트롤 패널, 실시간 검사공정 디스플레이, 이더넷 연결, 내장 형 웹페이지연결 계측 등 다양한 기능과 리크검사시스템으로 다운스티림 매스플로우 리크테스트에 유효하고 적합성을 인정받고 있는 리크테스트 디텍터 입니다.

Micro CalMaster CM-25 와 같은 전송표준을 패널장착 교정 포트에 연결하여 NIST 를 측정하고 메뉴구동형 시퀀싱 은 독립적인 ‘Zero and Span’ 교정을 수행합니다.

​작업자 터치스크린 디스플레이는 6.5 인치 (640 x 480) 터치스크린 컬러모니터가 사용자에 게 친화적이고 유연한 작업자 인터페이스를 제공합니다. 기본사양으로 비밀번호 보호기능이 있고 작업 진행중 합격, 불합격, 고장상태 등을 나타내는 황색, 녹색, 적색의 디스플레이 , 터치스크린 자판기 기능이 있으며 사용자 언어선택은 영어, 독일어, 불어, 스페인어, 한국어, 중국어가 가능합니다.

고장안전 동작으로는 검사회로의 모든 구성요소가 올바르게 작동하도록 하 기 위해서 각 검사 사이클별로 검사 압력과 매스플로우 센서의 상태가 모니터링 됩니다. 고장 상태는 적색등, 에 러메세지와 검사기록 입력을 통해 표시됩니다. 접촉불량 접점출력은 사용자가 선택한 횟수로 거절이 연속된 뒤 에 작동되도록 프로그래밍할 수 있습니다.

​테스트 디스플레이 메뉴는 사용편의를 위하여 모든 기능은 터치스크린 조작에 의 한 메뉴구동형으로 구성되었습니다. 검사 상태 준비, 가압, 안정화, 테스트, sccm 단위의 누설률, 실시간 공급압력, 누설, 잔여 시간 표시, 실시간 검사 그래프, 검사기록의 Gauge R&R screen display, 실험 횟수에 기반하여 자동계산한 R%R 계산과 모든 검사 기록 (최대 4,000,000 건)의 디스플레이는 USB 드라이브에 다운로드 할 수 있는 장점을 가지고 있는 마이크로 다운스트림 리크테스트 매스플로어 누설디텍터 입니다. 또한 에디셔널 테스트 메뉴 프로그램은 새로운 검사 프로그 램의 현장 입력과 원격단말기 없이 기존 프로그램 교체 를 가능하게 합니다. 에디셔널 메뉴는 사용자가 즉시 교정, 인쇄 그리고 진단 기능을 사용할 수 있도록 할 수 있습니다.

​

누설검사, 리크테스트 프로그램으로는 최대 99 개의 다른 검사 프로그램 선택이 가능하며 검사 파라메터 포함,

가압/안정화/테스트 횟수, 최저 최대 압력 한계, 최상 최하 합, 부승인 한계 등이 프로그램되어 있습니다.

​사용자 선택가능 기능 포함 사항 : 불합격시 압력유지.Quick/Early Pass (선택사양). 사이클 시간을 줄이기 위한 사전투입압력, 스트레스 파트, 스트레치 (프로그래밍 가능한압력 조절 옵션이 필요함).

​

M1075-44y 마이크로 다운스트림 매스플로어 누설디텍터는 독립형 기기로 작동할 수도 있고, 쉽게 PLC 또는 PC 와 접속할 수 있는 장점을 갖추고 있습니다. 검사 사이클은 프론트 패널 컨트롤을 수동으로 조작, PLC 의 디지털 스타터와 리셋 입력을 사용, Com1 RS232 포트를 사용, 이더넷 컨트롤 (TCP/IP) 사용과 같이 시작되고 재설정될 수 있다. 또한 필요한 프로그램은 BCD input (셀렉터 스위치, PLC) 또는 RS232 (PC) 를 사용하여 외부에서 선택할 수 있고 픽스 쳐 컨트롤, anti-tie-down 팜 버튼, 근접 스위치, 솔레노이 드 밸브 사용이 가능합니다.

데이터 저장.통계.통신 Thumb-Drive 에 검사 기록을 저장하기 위한 하 나의 USB 포트가 내장되었습니다

최대 4,000,000 건의 검사기록이 버퍼에 저장 가능하고 부품번호, 부품명칭, 날짜, 시간, 실험값, 합 격/불합격 상황. 마지막 (1,000 건) 의 검사 기록에 의해 계산된 통계 포함 항목은 평균 표준편차. 평균 ±3 표준편차

​

Ending CLEAR command 로부터 축적된 총계 포함 항목은

합계 – 합격 – 불합격이며 버퍼기록, 총계, 통계는 요청에 따른 기록이 가능하며 요청에 의한 자동 또는 부분 전환에 의한 삭제가 가능합니다.

-Counts display 에 표시 (기록 제외).

​

개별적인 검사기록은 각 검사 종료 후, 자동 적으로 Com1 RS232 포트로 이동되며, 동시에 인쇄될 수 있습니다. (사용자 선택가능).

S-3085 monitoring software (또는 커스토머 네트워크)와 상호작용하기 위한 양방향 통신은 기본 사양으로써 요청에 의한 과거기록 열람 가능합니다.

​

Part parameters (pdf) 의 Thumb-drive 복사가 가능하도록 설계되었습니다.

Thumb-drive 에 USB 백업/복구 시스템과 & 구성파일 저장이 가능하고 기록 파일 USB Thumb-drive 에 다운로드도 가능합니다. 또한 R&R study (pdf) USB Thumb-drive 에 저장이 가능합니다.

​

사양

크기: 16.54” D x 13.97” W x 6.61” H (420 mm x 355 mm x 168 mm).

터치스크린 디스플레이: 6.5 인치 컬러모니터, 640 x 480 해상도

무게: 26 lbs (약 12 kg).

전원: 90-240 VAC, 50/60 Hz, 1 Amp

공기 공급기: 청결, 건조, 검사 압력보다 최소 10 psig 높음.

주입구 필터: 5 micron 미립자 필터

공기 연결: (1) 검사 포트, (1) 공기 공급, (1) 교정 포트, (1) 저장소 포트.

검사 출력 (4): 5-30 VDC, 0.3 Amp 접점 폐쇄 (승인 – 거절 – 장애 – 검사중)

검사 입력 (2): 24 VDC 디지털 (검사 시작, 재설정).

픽스쳐 컨트롤: (1) 24 VDC 디지털 입력 (anti-tie-down), (3) 24 VDC 디지털 근접 스위치 입력 (1) 5-30 VDC 0.3 Amp 접점 폐쇄 출력.

프로그램 선택: (2) BCD digits with strobe

데이터 통신: (1) RS 232 포트: Com1 데이터와 컨트롤; Com2: 부가 성능 또는 RS 485 option 을 위한 시리얼 포트; (1) 병행 프린터 포트; (2) USB 포트 데이터 및 프로그램 복구/백업, (1) 이더넷포트

​

옵션

온도 보정.프로그램 압력조정장치.소비자 특화 압력 범위 (0.03 – 2 psig, 1 – 20 psig, 2 – 100 psig, 2 – 200 psig).소비자 특화 누설 범위 (0.02 – 1.00 sccm, 0.03 – 2.00 sccm, 0.04 – 4.00 sccm)

사용자 머신/픽스쳐 컨트롤을 위한 검사 수행 – 부가적인 25-Pin I/O 컨넥터 (20 digital inputs, 20 digital outputs). 액티브 Com2 RS232 포트. 바코드 리더 인터페이스. 프로피버스, 모드버스 TCP/IP, 또는 CANbus 인터페이스.

​

리크테스터, 리크검사 디텍터기술과 운용

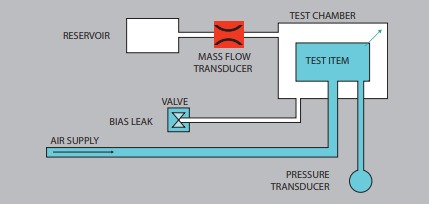

Leaktest Detector의 매스플로우 센서는 저장소와 검사챔버의 양쪽에 연결됩니다. 이 회로에 공기로 가압되고 공급장치로부터 분리되면, 누설이 있을 경우 매스플로우 센서 를 통해서 저장소로부터 검사 부품으로 공기가 흘러가게 되고 매스플로우 센 서의 출력은 직접적으로 측정된 누설량을 표시합니다. 특화된 바이어스 누설 검사기술은 테스트 주기동안 시스템의 무결성 상태를 모니터링합니다

누설 범위: 0.01 – 0.25 sccm (표준)

압력 범위: 2 – 150 psig (표준)

센서 반복성: 0.05% F.S.D

센서 민감도: 0.05% F.S.D

A/D 전환: 14 bit, 1,000 samples/sec

타이머 단위: 0.01 sec

5% R&R 보다 적은 NIST traceable 단위측정



리크테스트 사용자 연결과 제어

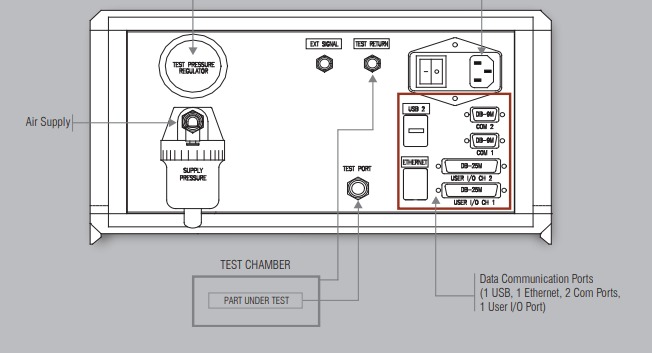

공기압 연결

공기 공급 포트 – 1/4 인치 (표준) / 6 mm (미터단위) 튜브

검사 포트 – 1/8 인치 (표준) / 4 mm (미터단위) 튜브

저장소 포트 – 1/8 inch (표준) / 4 mm (미터단위) 튜브

교정 포트 (전면) – 1/8 inch (4 mm) 퀵 컨넥트타입 튜브

​

통신연결

USB Port : 데이터파일 업로드 및 다운로드, 프로그램 복구 및 백업용

RS-232 Com1 Port – 데이터와 제어

RS-232 Com2 Port – 부가 성능 또는 RS 485 option 을 위한 시리얼 포트

팩토리/호스트 네트워크 (TCP/IP) 에 연결하기 위한 이더넷 포트

기기 데이터 및 파일을 원격조작으로 보기 위한 내장형 웹페이지 서버

​

사용자 I/O 연결 (사양 참조)

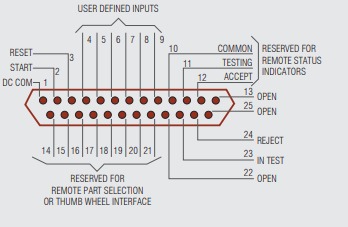

25-Pin male 사용자 I/O 포트 –입력: 시작, 재설정, 부품 선택, 출력: 검사중, 거절

선택사양 – 부가적인 25-Pin female 사용자 I/O 컨넥터 (기계/고정 컨트롤)

​
